AMラジオの修理

120528rl1k-1.jpg無線のリグだけでなく、ラジオもたまにレストアしています。

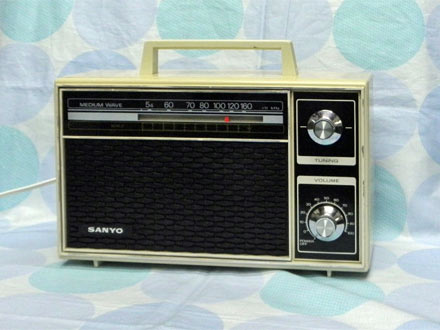

昨日から三洋のAMラジオRL-1140を引っ張り出し、メンテしました。1976年ころのカタログに掲載された製品とのこと、すでに製造から35年くらい経過しています。
近くの民放とNHKの放送は受信出来ますが、感度は今ひとつです。周波数もずれており、600KHz以下ではノイズ音がしません。

裏のカバーを外しすと、アンテナのフェライトバーが3つに割れていました。アンテナコイルの1次側と2次側が結合していないのですから、感度が悪くて当然です。フェライトを瞬間接着剤で接着したら、感度が大きく向上しました。

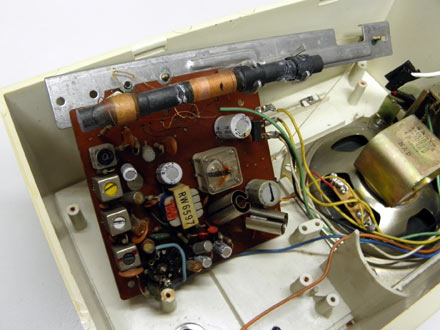

また、コンデンサの経年変化があると考え、基板を取り外し、電解コンデンサとマイラーコンデンサ計8本を全て手持ちの新品に交換しました。ストック部品の古いものから早めに処分しますHi。
ただし、周波数可変・表示の糸かけダイヤルを外さないとコンデンサを交換出来ません。糸の手持ちはあるはずですが、見当たらないため切らないように外し、交換後元に戻しました。
ボリュームもガリがあります。いつものように接点洗浄剤をスプレーし、改善しました。
基板を取り付け、600KHzと1500KHzの信号をSGから入力し周波数を調整しました。さらに1000KHzの信号を同様に入力、コイルのコアを調整しました。これでほぼ満足のいく感度になりました。

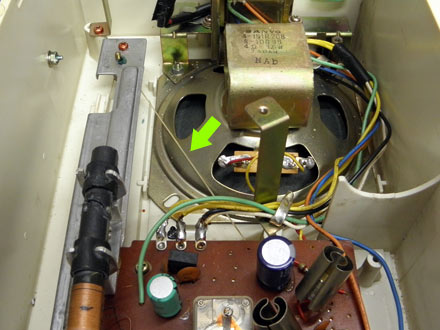

ところで、糸かけダイヤルですが、糸がスピーカーの裏面に接触しています(矢印部)。擦れによって切れることは無いと思いますが、設計の問題と考えます。
また、ACトランスの1次側にヒューズがありません。手持ちのホルダーを追加しました。
夜間は東京・大阪等のAM民放局が良く聞こえます。自宅の電子機器ノイズが多く困っていますが、屋外の静かな環境ではもっと遠方や出力の小さい局が聞こえそうです。
単1電池4本を内蔵し動作させることも可能です。電池ボックスの端子がさびているので、これから磨いてみます。

ところで、回路は通称「6石スーパー」です。サンヨーブランドのゲルマニウムPNPトランジスタの2SAと2SBです。シリコントランジスタが主流の現在、同じ型番はもちろん、代替品も入手が難しくなりました。類似品を探して若干の定数変更が必要でしょう。

VHSビデオの修理

120523video-1.jpg手持ちのVHSビデオレコーダーを修理しました。まだ完全ではないので、修理ノウハウをお持ちの方は、ご一報をお願いします。

レコーダーはパナソニックのNV-FS800という古い機種です。1990年ころに購入したものですが、ハードディスクレコーダーを購入する2007年までは現役で活躍してくれました。

VHSももう終わり、レコーダー単体は3年くらい前に全メーカーで生産を終えました。ハードディスク・DVDレコーダーでVHSテープ録画再生出来る機種も生産中止となり、いよいよ在庫品も高価になってきました。
ため込んでいたテープも200本以上あるでしょうか。不要なものは処分し、必要なものはDVDにダビングせねばなりません。
家内が以前持っていたビデオはベータ、もはや再生も出来ません。後でしまった!と思わないうちにメディアの切替をします。

120523video-3.jpgさて久しぶりに電源を入れ、試しに廃棄しても良いテープを回してみました。テープが巻きつく問題もなく、再生も出来ます。
クリーニングテープでヘッドを洗浄し、画質は幾分改善されましたが、いかんせん内部のブーンという騒音が気になります。分解しました。

まず、テープが通過する箇所を全て洗浄しました。中央の円筒部品がヘッドで、録画・再生品質を決める大事な部品です。音声の録音再生ヘッド、テープを導くローラ等、全てアルコール系の洗浄剤を綿棒に付けてクリーニングしました。

120523video-2.jpg気になる騒音ですが、ヘッドの回転部から出ています。高速回転する部品なので、若干の騒音は止むを得ないのですが、中のベアリングの劣化かもしれません。
左写真はヘッドを拡大したものですが、ヘッド上面の押さえを外し、矢印で示したネジ3本を一旦外して締め直したら、許容出来る程度に騒音が減りました。ネジがゆるんでいるとは感じませんでしたが、微妙な重量バランスが騒音に影響するようです。
なお、ネジはトルクスネジなので、一般のプラス・マイナスドライバは使えません。大手ホームセンターでドライバを発見、購入しました。

さらに再生・ダビングしたのですが、音質がいけません。低音が出ておらず、高音が目立ちます。番組で観客が拍手をするとカシャカシャと聞こえます。

これは低周波のアンプであろう・・・ということで、向かって左側の基板を取り外しました。左下写真は基板表面、右下が基板裏面です。
円筒型の電解コンデンサを手持ちのものに30本交換しました。しかし、改善は見られません。
回路図があれば何とかなりそうなのですが、入手は困難です。海外で類似した機種のマニュアルがあれば・・・と探しています。

もう1台レコーダを持っており(99年製)、これでダビング作業は困らないのですが、使えるものなら活用したい、というマニアならの野次馬根性?で、修復を目指しています。
