ジャンクの送信機を分解、必要そうなパーツのみ整理しました。
ヤエスのSSBジェネレータを取り出しました。汚れが凄いので、クリーニングしました。
まずは中性洗剤を水に溶かして綿棒で拭き、水分を綿棒とボロタオルで除去します。
さらに、水晶はメッキをクリーニングする「ピカール」で磨きます。
ピカールの効果は下写真の通り、前(左)と後(右)では大きく異なることがわかるでしょう。
反対側からも撮影しました。ベーク基板ですが、見るに耐える状態です(笑)。
フィルタの周波数は1997.7Mc(当時はMHzではなくMc)、水晶は1.997Mcです。裏面の基板に『TYPE E』と記されていました。日付は38.5ですから、昭和38年(1963年)5月でしょう。
当時、CQ誌に掲載されていたのはTYPE Fだけで周波数5.1739Mcです。この周波数は、FT-50、FL-50等でも採用されています。
約2Mcのフィルタユニットは、どのリグで使われたのか?と調べましたが、不明です。『FL-20は2Mcのフィルタを使った』という記事もありましたが、FL-20はメカフィルであり、誤りのようです。
業務用リグだったのか、試作品がたまたま出てきたのか、ナゾですね。
ヤエスのSSBジェネレータを取り出しました。汚れが凄いので、クリーニングしました。
まずは中性洗剤を水に溶かして綿棒で拭き、水分を綿棒とボロタオルで除去します。
さらに、水晶はメッキをクリーニングする「ピカール」で磨きます。
ピカールの効果は下写真の通り、前(左)と後(右)では大きく異なることがわかるでしょう。
反対側からも撮影しました。ベーク基板ですが、見るに耐える状態です(笑)。
フィルタの周波数は1997.7Mc(当時はMHzではなくMc)、水晶は1.997Mcです。裏面の基板に『TYPE E』と記されていました。日付は38.5ですから、昭和38年(1963年)5月でしょう。
当時、CQ誌に掲載されていたのはTYPE Fだけで周波数5.1739Mcです。この周波数は、FT-50、FL-50等でも採用されています。
約2Mcのフィルタユニットは、どのリグで使われたのか?と調べましたが、不明です。『FL-20は2Mcのフィルタを使った』という記事もありましたが、FL-20はメカフィルであり、誤りのようです。
業務用リグだったのか、試作品がたまたま出てきたのか、ナゾですね。
しばらく書き込みを停止していましたが、少しずつ再開します。
(結構多忙なのと、ネタ切れでした)
一昨日、ヤフオクで入手したジャンクが届きました。ある方が自作された送信機です。
出品された直後に発見、安かったので30分足らずで即落札しました。
外観はボロボロ、中はホコリと汚れ・サビが多数あります。部品取りが目的です。前面で塚そうなのは、バーニアダイヤルです。
中は・・・と見ると、真空管が9本。ファイナル管はありませんが、その他は一般的な真空管と判断していました。
IFTらしきもの3個も期待できそうでした。
商品説明にあった写真で、「これは!」と思ったのは、上記写真の左上です。ここを拡大しました。
ヤエスのSSBジェネレータユニットです。古いCQ誌の広告に掲載されていた写真で見覚えがありました。
クリスタルフィルタの品名にFREQ 1997.7とあるので、2MHzのユニット?とびっくりしました。
TYPEは2MCTとのこと、2MHzのタイプという意味と推測します。
初期のヤエスのリグには、5MHz台の同タイプのフィルタが搭載されていました。
裏面を見ると、コイルパックモドキ?のコイル群があります。4バンド(3.5/7//21/28)かな?と推測されます。
バンド切替のロータリースイッチと一体化されており、メーカー製のパーツかも?しれません。
バリコンは茶色に変色、送信機には怖くて使えません。RFCは貴重でしょうか。
使えそうな部品だけ取り出してケースは処分するつもりです。
(結構多忙なのと、ネタ切れでした)
一昨日、ヤフオクで入手したジャンクが届きました。ある方が自作された送信機です。
出品された直後に発見、安かったので30分足らずで即落札しました。
外観はボロボロ、中はホコリと汚れ・サビが多数あります。部品取りが目的です。前面で塚そうなのは、バーニアダイヤルです。
中は・・・と見ると、真空管が9本。ファイナル管はありませんが、その他は一般的な真空管と判断していました。
IFTらしきもの3個も期待できそうでした。
商品説明にあった写真で、「これは!」と思ったのは、上記写真の左上です。ここを拡大しました。
ヤエスのSSBジェネレータユニットです。古いCQ誌の広告に掲載されていた写真で見覚えがありました。
クリスタルフィルタの品名にFREQ 1997.7とあるので、2MHzのユニット?とびっくりしました。
TYPEは2MCTとのこと、2MHzのタイプという意味と推測します。
初期のヤエスのリグには、5MHz台の同タイプのフィルタが搭載されていました。
裏面を見ると、コイルパックモドキ?のコイル群があります。4バンド(3.5/7//21/28)かな?と推測されます。
バンド切替のロータリースイッチと一体化されており、メーカー製のパーツかも?しれません。
バリコンは茶色に変色、送信機には怖くて使えません。RFCは貴重でしょうか。
使えそうな部品だけ取り出してケースは処分するつもりです。
少しずつですが、部屋の整理をしています。
電子部品がたまっていますが、古い部品を調べてみました。多くはもらいものです。
まずは、整流ダイオードです。1970年代の製品と思われます。
83年発行のダイオード規格表を引っぱりだして調べました。

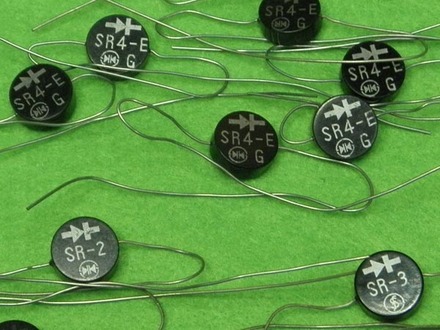

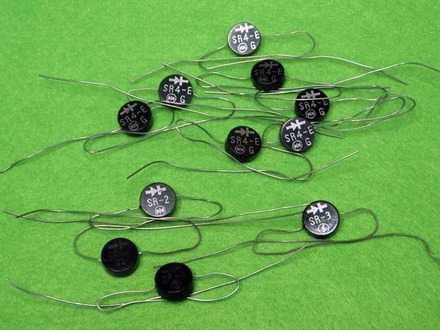

SR-1、SR-2、SR-3、SR4-Eが計11本です。SR-1はマーキングがありません。直径約11mm、厚さ約5mmです。
1本は富士電機製、残り10本は新電元製でしょうか。メーカーを示すマークが分かりません。
末尾の番号で耐圧・電流が異なり、100V/200V、0.15A/0.3Aで4種類に区分されています。
次はSW-1が1本(一番奥)、SE-05が2本(手前左)、FR-1が2本(手前右)、FR-2が2本(奥から2・3本め)です。
SE-05・SW-1は規格表ではオリジン電気製になっていますが、裏面のマークが同じです。
SE-05は電流0.5Aで、電圧が400-1000Vまで4ランクに区分され、色点で識別しています。黄は600V、緑は1000Vです。
SW-1は電流1Aで、同様に電圧が400-1000Vに区分されます。色点が黒なので、400Vです。
FR-1、FR-2は富士電機製です。規格表には掲載されていません。古い製作記事で使われていたような気がします。
勝手に推測するに、それぞれ100V・200V耐圧のダイオードでしょうか。
最後にNECのSR-2が6本です。形状は前述の同型品番とはことなり、モールド長12mmとコンパクトです。
100V・0.15Aでした。
電圧・電流とも現在活用するには中途半端です。このままジャンクボックスに眠り、廃棄することになりそうです。
電子部品がたまっていますが、古い部品を調べてみました。多くはもらいものです。
まずは、整流ダイオードです。1970年代の製品と思われます。
83年発行のダイオード規格表を引っぱりだして調べました。
SR-1、SR-2、SR-3、SR4-Eが計11本です。SR-1はマーキングがありません。直径約11mm、厚さ約5mmです。
1本は富士電機製、残り10本は新電元製でしょうか。メーカーを示すマークが分かりません。
末尾の番号で耐圧・電流が異なり、100V/200V、0.15A/0.3Aで4種類に区分されています。
次はSW-1が1本(一番奥)、SE-05が2本(手前左)、FR-1が2本(手前右)、FR-2が2本(奥から2・3本め)です。
SE-05・SW-1は規格表ではオリジン電気製になっていますが、裏面のマークが同じです。
SE-05は電流0.5Aで、電圧が400-1000Vまで4ランクに区分され、色点で識別しています。黄は600V、緑は1000Vです。
SW-1は電流1Aで、同様に電圧が400-1000Vに区分されます。色点が黒なので、400Vです。
FR-1、FR-2は富士電機製です。規格表には掲載されていません。古い製作記事で使われていたような気がします。
勝手に推測するに、それぞれ100V・200V耐圧のダイオードでしょうか。
最後にNECのSR-2が6本です。形状は前述の同型品番とはことなり、モールド長12mmとコンパクトです。
100V・0.15Aでした。
電圧・電流とも現在活用するには中途半端です。このままジャンクボックスに眠り、廃棄することになりそうです。
ヤエスの送信機FL-101に内蔵するスピーチプロセッサが、先日お嫁に行きました。
手持ちのFL-101にはスピーチプロセッサが内蔵されています。いつどのようなルートで入手したのか記憶にないのですが、未使用品です。使用予定が無いため必要な方を探していました。
入手時のビニール袋に入れたままだったので、外観は良好です。私が中古のFL-101を入手したのが1980年ですから、ほぼ同時期の製品と推測します。
約35年の年月を考えれば、コンデンサの交換と再調整は必要でしょう。
取扱い説明書の原本がありました。回路図は付属していませんが、ハムジャーナル誌のNo.2に技術解説記事があり、回路図が公開されていました。これもコピーしてお送りしました。
技術的には困らないはずです。
同型のリグをお持ちの愛好家がいれば、欲しかったでしょうか。
情報収集でネット検索して見つけたネタです。
真空管8000本以上の出品、80,000円スタートで、終了が何と1,961,000円です。
写真奥にある小箱は大半がMT管なのでしょうが、手前には大型送信管・セラミック管も見えます。1本100円として80万円ですが、実際は数倍の価値はあるでしょう。
出品者の亡くなったお父さんのコレクションで、真空管博物館を開くのが夢だったとか。
出品者の住む宮崎まで直接引き取りに行くか、引き取り・配送をしてくれる業者を手配する方に限定されて売る条件です。
運送業者に「こわれもの」で運送を委託する場合、費用は落札者負担・・・としたら、欲しがる人はもっといたかもしれません。
入札者を確認しましたが、100万以上の入札が8名いました。評価の少ない2名は「冷やかし」かもしれませんが、入札があるものですね。
真空管8000本以上の出品、80,000円スタートで、終了が何と1,961,000円です。
写真奥にある小箱は大半がMT管なのでしょうが、手前には大型送信管・セラミック管も見えます。1本100円として80万円ですが、実際は数倍の価値はあるでしょう。
出品者の亡くなったお父さんのコレクションで、真空管博物館を開くのが夢だったとか。
出品者の住む宮崎まで直接引き取りに行くか、引き取り・配送をしてくれる業者を手配する方に限定されて売る条件です。
運送業者に「こわれもの」で運送を委託する場合、費用は落札者負担・・・としたら、欲しがる人はもっといたかもしれません。
入札者を確認しましたが、100万以上の入札が8名いました。評価の少ない2名は「冷やかし」かもしれませんが、入札があるものですね。
Webにコレクションを紹介していますが、この一部としてパーツを整理中です。
以前公開していたが現在保留中のパーツを含め、近日中に公開します。
その一部として、コイルがジャンクボックスに眠っていました。
品番が表示されていないので、「これは何?」というものが多数出てきました。
少しずつ調べます。
まずは、トリオのコイル。アンテナコイル、発振コイル、高周波コイルがこれだけです。
短波帯が多いようですが、高周波コイルが2個だけです。1組揃えばラッキーかも。
これはスターのコイルです。中波用のコイルも含んでいます。
もう一つ気になるのは、同じスターでも3バンド用らしきこのコイルです。
古い資料(1950年代のCQ誌)にも掲載されているのですが、写真はなく図だけです。
下調べしてから、専門の方に問い合わせてみましょうか。
以前公開していたが現在保留中のパーツを含め、近日中に公開します。
その一部として、コイルがジャンクボックスに眠っていました。
品番が表示されていないので、「これは何?」というものが多数出てきました。
少しずつ調べます。
まずは、トリオのコイル。アンテナコイル、発振コイル、高周波コイルがこれだけです。
短波帯が多いようですが、高周波コイルが2個だけです。1組揃えばラッキーかも。
これはスターのコイルです。中波用のコイルも含んでいます。
もう一つ気になるのは、同じスターでも3バンド用らしきこのコイルです。
古い資料(1950年代のCQ誌)にも掲載されているのですが、写真はなく図だけです。
下調べしてから、専門の方に問い合わせてみましょうか。
